Lorsque Jean-Baptiste Biot et Félix Savart établissent les bases de leur loi en 1820, ils ouvrent une nouvelle porte vers la compréhension des interactions magnétiques. Un fil parcouru par un courant devient alors source de champ. Ce champ n’apparaît pas au hasard : sa direction, son intensité et son orientation obéissent à une logique précise. La loi de Biot et Savart en livre la clé.
| 📌 Point clé | 🧭 Détails essentiels |
|---|---|
| Définition | La loi de Biot & Savart décrit comment un courant constant génère un champ magnétique 🧲. Elle est l’équivalent magnétique de la loi de Coulomb. |
| Equation |
\( d\vec{B} = \frac{\mu_0}{4 \pi} \frac{I\,d\vec{l} \times \hat{r}}{r^2} \) 👉 Montre que le champ magnétique dépend de la géométrie du circuit et baisse avec la distance. (Produit vectoriel = perpendicularité du champ) |
| Applications |
🔧 Conception de moteurs, générateurs, transformateurs… ✈️ Utilisée en aérodynamique via analogie avec les lignes de vortex. |
| Étendue & Limites |
📉 Valable uniquement pour courants stationnaires. 🧮 Intégration complexe pour des formes non simples. |
| Généralisations |
🔬 Équations de Jefimenko ➤ prise en compte des effets dynamiques & relativistes. 🔄 Transition vers une compréhension plus globale du magnétisme. |
| Enseignement |
🎓 Pilier en physique et ingénierie. 🛠️ Utile pour la modélisation de dispositifs électromagnétiques actuels. |
Calculateur de Champ Magnetique (Loi de Biot-Savart)
Champ magnetique: – Tesla
Direction: –
Comprendre la loi de Biot et Savart : origine et définition
Le fondement de la magnétostatique
La loi de Biot et Savart constitue l'équivalent magnétique de la loi de Coulomb en électrostatique. Elle formalise comment un courant stationnaire génère un champ magnétique dans l’espace. Sa validité repose sur des systèmes où le courant ne varie pas dans le temps. À travers cette loi, chaque élément infinitésimal de courant crée un effet magnétique perceptible à chaque point de l’espace environnant.
Sur le plan vectoriel, le champ magnétique produit dépend à la fois de la position du point d’observation, de l’orientation du fil parcouru par le courant, et de la distance qui les sépare. Le champ est perpendiculaire à la fois à la direction du courant et à la ligne reliant le fil au point étudié.
"Le vecteur champ magnétique est toujours orienté selon la règle de la main droite : en pointant le pouce dans le sens du courant, les doigts indiquent le sens du champ magnétique autour du fil."
Formule vectorielle de la loi de Biot-Savart
Elle s’écrit de manière rigoureuse sous la forme :
d\vec{B} = \dfrac{\mu_0}{4\pi} \dfrac{I\,d\vec{l} \times \hat{r}}{r^2}Chaque paramètre a un rôle déterminant :
- \( \mu_0 \) : perméabilité magnétique du vide, une constante physique fondamentale.
- \( I d\vec{l} \) : élément infinitésimal du fil vecteur du courant.
- \( \hat{r} \) : direction unitaire entre l’élément de courant et le point d’observation.
- \( r \) : distance entre cette source et le point d’étude.
Caractéristiques physiques du champ selon Biot-Savart
Un champ entièrement vectoriel
Le champ magnétique issu de la loi de Biot et Savart n’est pas simplement une grandeur scalaire. Il varie non seulement en intensité mais aussi en orientation dans l’espace. Cela signifie que l’orientation du courant et la configuration géométrique de l’élément conducteur influencent directement le comportement du champ.
ActualitéComment rédiger un exorde captivant pour votre discours ?En pratique, cette loi est utilisée uniquement dans des cas bien choisis (fil rectiligne infini, boucle circulaire...) car l’intégration devient rapidement trop complexe autrement.
| Type de conducteur | Formule simplifiée souvent utilisée |
|---|---|
| Fil rectiligne infini | \(B = \frac{\mu_0 I}{2 \pi r}\) |
| Boucle circulaire (au centre) | \(B = \frac{\mu_0 I}{2R}\) |
Applications concrètes de la loi de Biot et Savart
Le pilier du calcul magnétique en électrotechnique
L’une des applications clés concerne la modélisation du champ magnétique dans les machines électriques. Grâce à cette loi, on calcule la distribution du champ dans :
- les bobines et électroaimants,
- les moteurs électriques,
- les transformateurs,
- les générateurs.
La stabilité des courants dans ces systèmes permet une implémentation fidèle de la formule. En recherche fondamentale comme en pratique industrielle, cette loi structure la conception magnétique.
Modélisation avancée en aérodynamique
Par analogie, la loi s’emploie en mécanique des fluides : la vorticité joue le rôle du courant, et la vitesse induite joue celui du champ magnétique. C’est ce qu’on appelle la formulation du vortex-filament.
Elle rend possibles des calculs avancés pour simuler :
- les turbulences autour des ailes,
- la dynamique des fluides compressibles,
- le mouvement d’air autour des spoilers ou ailerons.
Vers une version généralisée : les équations de Jefimenko
Des courants variables dans le temps ?
La loi de Biot et Savart atteint ses limites lorsque les courants fluctuent dans le temps. Les équations de Jefimenko viennent la compléter et la généraliser.
Ces expressions prennent en compte :
- les effets retardés dus à la propagation à vitesse finie,
- la variation des courants et des charges avec le temps,
- la cohérence avec le cadre de l’électrodynamique relativiste.
"Les équations de Jefimenko montrent que le champ magnétique dépend non seulement du courant actuel, mais aussi de sa dérivée temporelle, et du retard lié à la vitesse de la lumière."
Impacts scientifiques de la généralisation
Elles renforcent la transition vers la théorie complète des équations de Maxwell. Cela permet aussi de simuler les effets radiatifs et les comportements transitoires dans les circuits ou les antennes.
ActualitéComment se connecter à messagerie neuf frLa distinction entre courants réels et charges hypothétiques comme origine du champ clôt définitivement le débat sur l’existence des charges magnétiques (monopôles).

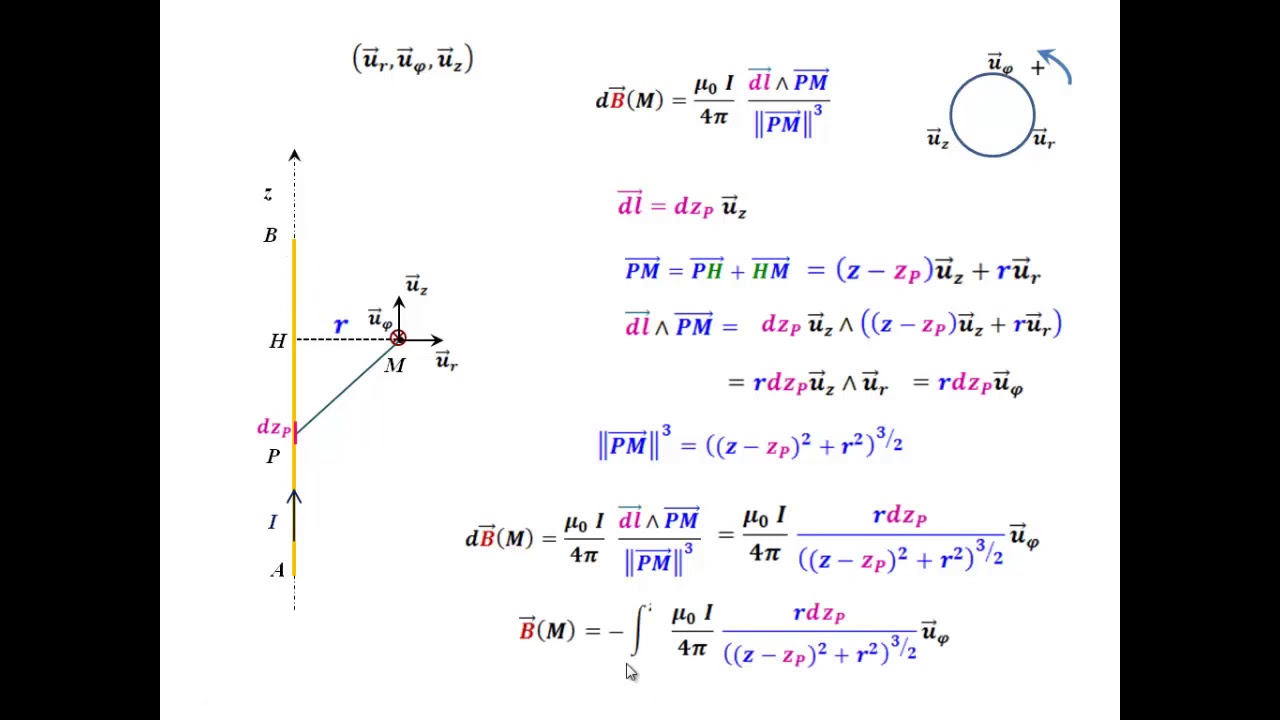

Vidéo explicative : loi de Biot Savart en version vectorielle
Ce support visuel synthétise parfaitement cette loi dans sa version vectorielle :
Les limites connues de la loi de Biot et Savart
Un usage limité aux courants stationnaires
La loi ne s’applique que si les courants ne varient pas dans le temps. Si ce n’est pas le cas, elle devient obsolète sans l’appui d’un cadre théorique plus global.
Complexité d’intégration sur des géométries complexes
Pour les circuits irréguliers ou en 3D, l’intégration de la formule devient ardue. Des outils numériques ou des approximations deviennent alors nécessaires, sans garantie de précision dans tous les cas.
Enfin, certains systèmes physiques demandent une modélisation microscopique plus fine — comme les spin électroniques en magnétisme quantique — qui dépassent ce cadre classique.
