La loi d’additivité des tensions s’impose comme une règle de base dans l’analyse des circuits série. Elle décrit un phénomène simple mais fondamental : comment une source de tension se répartit entre plusieurs composants alignés les uns à la suite des autres. À travers des exemples concrets, des schémas et une vidéo explicative, on va voir comment l’appliquer précisément.
| 🔌 Élément clé | 📘 Synthèse |
|---|---|
| 🧮 Principe | Dans un circuit série, la tension totale est la somme des tensions aux bornes de chaque dipôle : U = U1 + U2 + … |
| ⚙️ Caractéristiques | Composants connectés sans bifurcation, même courant dans tout le circuit, répartition de la tension. |
| 🔬 Illustration | Lampe L1 = 6V + Lampe L2 = 3,5V ➜ Tension totale = 9,5V |
| 🛠️ Application | Ex: 3 résistances (5V + 10V + 15V) ➜ Total = 30V. Idéal pour diagnostic et dépannage. |
| ⚖️ À ne pas confondre avec… | La loi d’unicité des tensions (circuits parallèles), où la tension est identique sur tous les dipôles ! |
| ⏳ Pertinence | Toujours valide en 2025, enseignée et appliquée dans la conception moderne des circuits. |
| 🔍 Méthodes associées |
|
| 🧰 Outils utiles |
|
Comprendre la loi d’additivité des tensions en circuit série
Définition et formulation mathématique
Dans un circuit électrique série, la tension totale fournie par le générateur est égale à la somme des tensions mesurées aux bornes de chaque dipôle. On s’appuie directement sur cette relation :
U = U1 + U2 + U3 + … + Un
Le terme « U » correspond à la tension totale de la pile ou de l’alimentation électrique. Chaque Ui est la tension relevée sur un composant comme une résistance ou une ampoule.
Pourquoi cette loi fonctionne
Chaque composant en série présente une impédance : une opposition au passage du courant. La somme de ces oppositions engendre une chute de tension progressive tout au long du circuit. Comme le courant est identique partout dans un montage série, seule la tension fluctue.
Caractéristiques d’un circuit série pour appliquer la loi
Configuration typique d’un circuit série
- Les composants sont alignés bout à bout, sans branche parallèle.
- Le courant électrique est constant et traverse chaque dipôle de la même manière.
- La tension diminue progressivement à travers chaque élément.
Ce type d’organisation permet une application directe et fiable de la loi d’additivité des tensions. Il suffit de connaître la tension de chaque élément pour retrouver la tension totale.

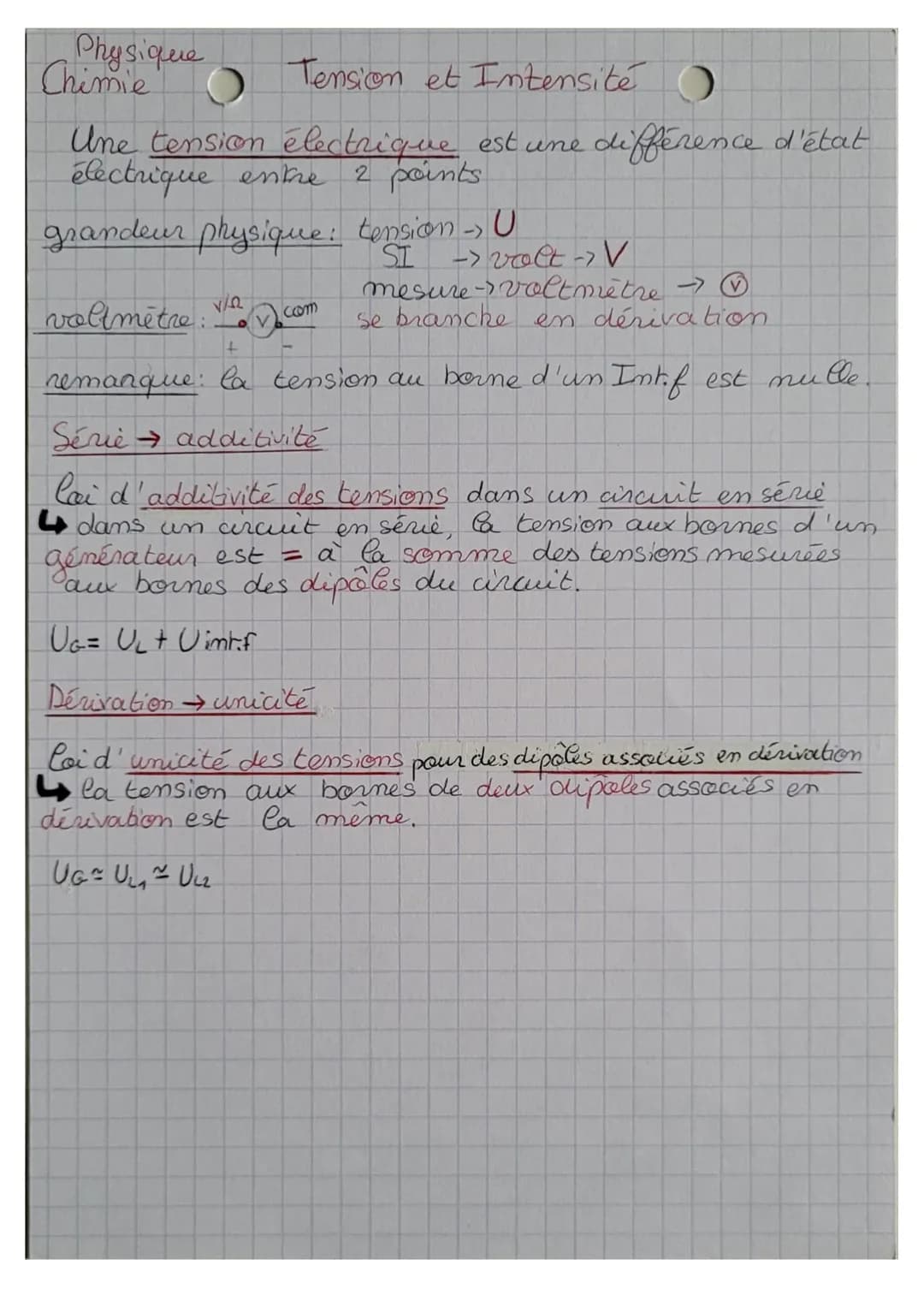

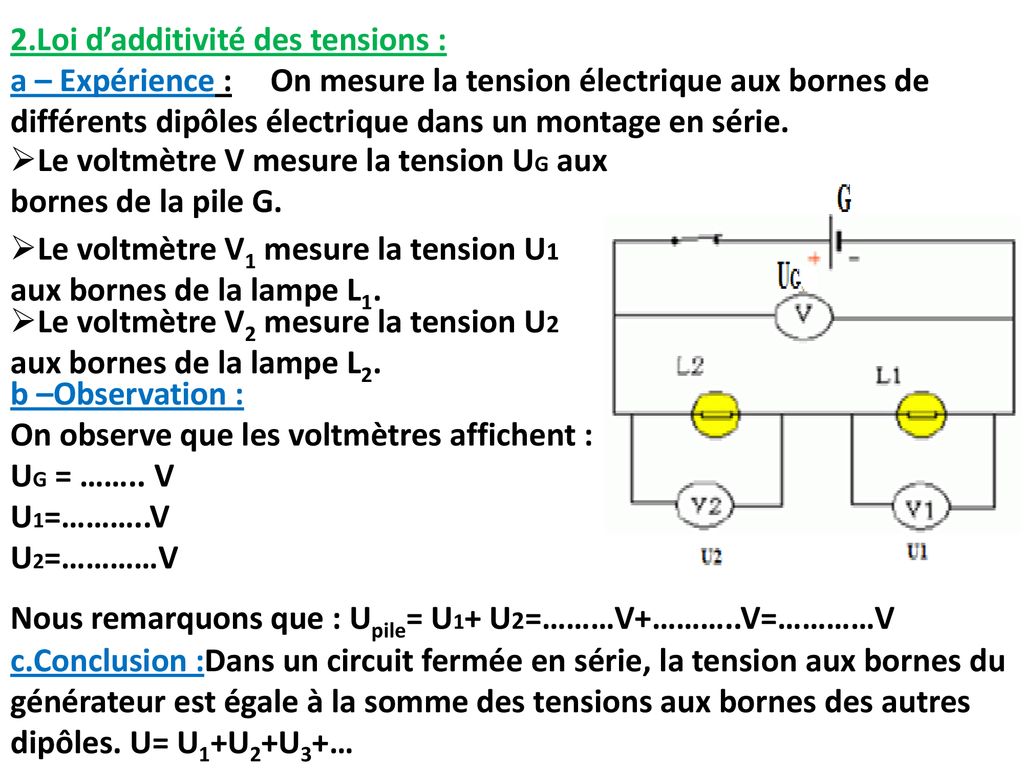

Expérience typique pour valider la loi d’additivité
Exemple avec deux lampes en série
Prenons deux lampes : L1 affiche 6V, L2 affiche 3,5V. Branchées en série et connectées à un générateur. La mesure affiche sans surprise 9,5V aux bornes du circuit.
| Composant | Tension mesurée (V) |
|---|---|
| Lampe L1 | 6 |
| Lampe L2 | 3,5 |
| Total | 9,5 |
Ce genre de mesure directe confirme que la tension du générateur est bien la somme des tensions aux bornes des consommables.
Autre cas : trois résistances
Trois résistances montées en série affichent respectivement 5V, 10V et 15V. La tension mesurée aux bornes du générateur atteint 30V. Ce n’est pas une coïncidence, juste une application directe :
U = 5V + 10V + 15V = 30V
Utilisation pratique et intérêt pour le dépannage
Cette loi n’est pas que théorique. Elle devient très utile pour contrôler une chute de tension, détecter un composant défaillant ou simplement valider le bon fonctionnement d’un montage.
Exemple : dans un circuit où la tension totale devrait être de 24V mais qu’on ne mesure que 18V en sommant les tensions des éléments, il y a probablement une erreur de branchement ou un dipôle défectueux.
Différence avec la loi d’unicité des tensions
Loi d’unicité dans les circuits en parallèle
À ne pas mélanger avec la loi d’unicité des tensions, qui s’applique uniquement aux circuits en parallèle. Ici, chaque branche reçoit la même tension, peu importe le composant.
| Loi | Type de circuit | Formulation |
|---|---|---|
| Loi d’additivité | Série | U = U1 + U2 + U3… |
| Loi d’unicité | Parallèle | U total = U1 = U2 = U3… |
Persistance de la loi d’additivité en 2025
Ce principe n’a pas changé et reste présent dans tous les ouvrages d’électrocinétique. Il est enseigné dès le niveau collège/lycée et reste central pour les BTS Électrotech, IUT GEII et même dans le monde industriel pour le diagnostic.
Utilisation dans les simulateurs et logiciels pros
Dans des outils comme Multisim ou PSpice, la vérification automatique de la somme des tensions permet une validation rapide de modèle.
ActualitéComment se connecter à messagerie neuf frDans les schémas unifilaires, cette règle est traduite graphiquement par la répartition des tensions sur chaque port du circuit.
Aller plus loin avec les méthodes d’analyse
Quand un circuit devient plus complexe, la méthode de base doit être appuyée par des outils plus poussés :
- Méthode des mailles : utile pour identifier les tensions dans des circuits avec plusieurs boucles.
- Théorème de Thévenin : simplifie toute une section du circuit à un générateur et une résistance équivalente.
- Méthode de superposition : dans un montage à sources multiples, cette technique analyse l’effet de chaque source séparément.
Mais pour un circuit série simple avec une seule source, la loi d’additivité des tensions suffit largement pour tout déterminer.
