Des franges d’interférences colorées apparaissent et semblent danser à la lumière. Ce phénomène fascinant cache une mécanique précise liée à la différence de marche avec une lame d’air. Au cœur de ce jeu lumineux, se trouve l’interféromètre de Michelson, un outil fondamental de l’optique. À travers calculs géométriques, lois physiques et instruments de mesure, on peut comprendre comment et pourquoi les interférences surviennent. Suivre toutes ces étapes permet de décrypter complètement le phénomène et de maîtriser les calculs associés.
| 🧪 Thématique | 🔍 Points clés |
|---|---|
| 📏 Différence de marche |
– Interféromètre de Michelson : 2 rayons, 2 chemins – Formule géométrique : δ = n(S₂M – S₁M) – Interférences : Constructive si δ = n·λ, Destructive si δ = (2n+1)·λ/2 – Trous de Young utilisés pour visualiser les franges sur un écran ⚡ – Importance de la cohérence lumineuse pour des interférences nettes 🌈 |
| 🔧 Instruments de mesure |
– Pieds à coulisse (traditionnels/numériques) – Micromètres, comparateurs, jauges d’alésage 🔍 – Fissuromètre, télémetre et niveaux laser 📐🔦 – Normes rigoureuses : DIN 862, DIN 878 pour une précision assurée ✅ |
| 🎯 Choix de l’outil |
– Selon : type et précision de mesure 📊 – Et le domaine : mécanique, construction, contrôle qualité 👷♂️🏗️ |
| 🔄 Avancées 2025 | – Aucune nouveauté majeure identifiée 📆 |
Calculateur de difference de marche optique
Calcul de la différence de marche avec une lame d’air

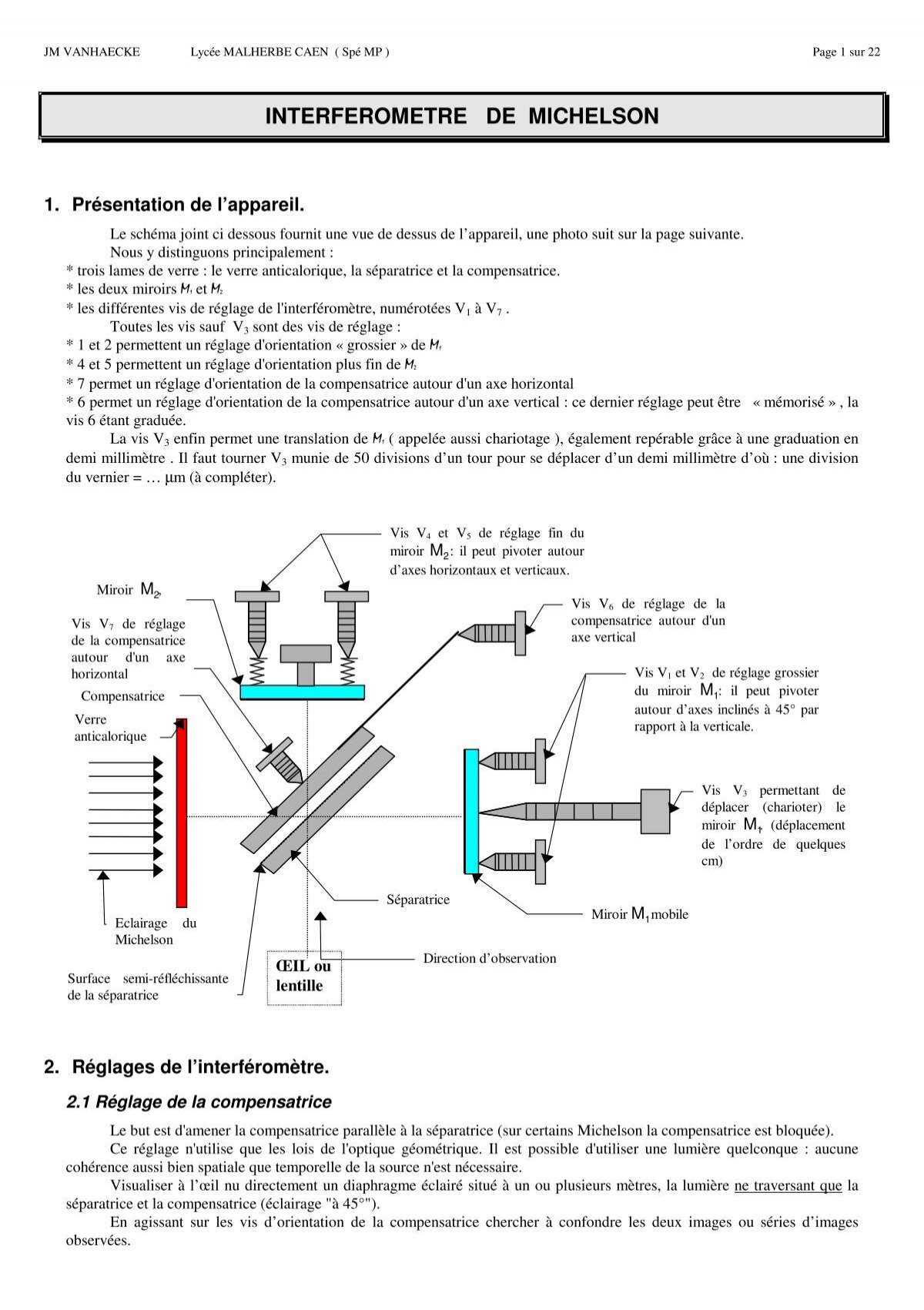

Fonctionnement de l’interféromètre de Michelson
Dans un interféromètre de Michelson, un rayon lumineux issu d’une source cohérente est scindé en deux faisceaux distincts par une lame semi-réfléchissante. Ces deux faisceaux suivent des chemins optiques différents avant d’être recombinés. Cette différence de trajet donne naissance à ce que l’on appelle la différence de marche.
La présence d’une lame d’air ou d’un autre milieu transparent dans un des bras modifie la longueur optique parcourue. Lorsque les faisceaux interfèrent, l’intensité lumineuse résulte de cette différence. L’observation des franges (zones lumineuses ou sombres) permet alors d’analyser les propriétés de l’onde lumineuse et les paramètres du dispositif.
« La nature constructive ou destructive de l’interférence est directement liée à la différence de marche entre les deux faisceaux lumineux. »
Formulation mathématique de la différence de marche
La différence de marche géométrique est l’écart entre les distances parcourues par les deux faisceaux jusqu’au point M d’observation :
δgéo = S₂M – S₁M
ActualitéComment se connecter à messagerie neuf frLorsque les rayons évoluent dans un milieu d’indice n (air, lame de verre…), on obtient la différence de marche optique :
δ = n·S₂M – n·S₁M
Mon conseil : pense toujours à prendre en compte l’indice optique du milieu. Même une lame mince peut suffire à modifier les conditions d’interférences si son indice est supérieur à celui de l’air.
Conditions pour interférences constructives et destructives
La valeur de δ (différence de marche) détermine la nature des interférences :
- Si δ = m·λ (m entier naturel) → interférence constructive (frange brillante)
- Si δ = (2m+1)·λ/2 → interférence destructive (frange sombre)
En jouant sur l’épaisseur de la lame d’air ou en modifiant l’angle d’incidence, on contrôle ces conditions et donc le motif d’interférence observé.
Interférences issues de l’expérience des trous de Young
Géométrie du dispositif parallèle
Dans une configuration en franges droites comme celle des trous de Young, on place un écran à une distance D, les fentes séparées de a, et on repère un point d’observation à la position (x, y). Les longueurs S₁M et S₂M correspondent alors à :
- S₁M² = (x – a/2)² + y² + D²
- S₂M² = (x + a/2)² + y² + D²
Ces équations permettent d’évaluer la différence de marche et de retrouver les zones d’interférences maximales ou nulles sur l’écran.
Impact de la longueur de cohérence
Le contraste des franges est directement lié à la qualité de la cohérence temporelle de la source lumineuse. Une lumière polychromatique désordonnée dilue les effets d’interférence. En revanche, une onde monochromatique cohérente conserve un motif stable et précis.
À savoir : Si tu utilises une lumière blanche, les franges ne seront bien visibles qu’au voisinage du point où δ ≈ 0. Pour obtenir un ensemble clair sur tout l’écran, une source laser reste idéale.
Visualisation de l’interféromètre de Michelson en action
Rien ne vaut une représentation animée pour comprendre le fonctionnement détaillé du dispositif. Voici une vidéo explicative claire et détaillée :
Instruments de mesure utiles pour exploiter les données d’interférences
Outils manuels et numériques
Pour mesurer fisablement les distances ou les épaisseurs impliquées dans le calcul de la différence de marche, certains instruments sont incontournables :
- Pied à coulisse numérique : pour déterminer l’épaisseur d’une lame d’air ou d’un support optique.
- Micromètre : très utile en laboratoire pour la justesse des pièces optiques sur banc.
- Télémètre laser : permet de mesurer précisément les longueurs de bras d’un interféromètre.
- Comparateur mécanique : idéal pour suivre une variation infime d’épaisseur lors d’un réglage fin.
| Instrument | Utilisation | Précision typique |
|---|---|---|
| Micromètre | Mesure d’épaisseurs fines | ± 0,01 mm |
| Télémètre laser | Longueurs de trajet optique | ± 1 mm |
| Comparateur | Détection de variation | ± 0,005 mm |
Normes de fabrication et qualité des outils
Certains instruments sont certifiés selon les normes DIN 862 et DIN 878, garantissant une stabilité dans les résultats sur le long terme. Des fabricants comme FERVI proposent des outils calibrés au micron près.
Comment choisir l’instrument de mesure adapté
Tout ne dépend pas du budget. Le choix de l’outil de mesure repose sur :
- La nature de la grandeur à mesurer (longueur, profondeur, diamètre, fissure…)
- La précision exigée par l’application (recherche, contrôle industriel…)
- Le domaine d’usage : optique, mécanique, structurelle…
Par exemple, un micromètre sera surdimensionné pour une mesure grossière, autant qu’un pied à coulisse ne suffira pas pour apprécier un écart d’épaisseur de 0,01 mm entre deux cales optiques.
