Le calcul pour un escalier quart tournant ne s’improvise pas. Ce type d’escalier combine gain de place et confort de montée dans les habitations à étages. Pourtant, définir ses dimensions exige méthode et rigueur : du nombre de marches à l’emmarchement, en passant par la trémie ou le giron, chaque chiffre compte.
| 🔧 Élément | 📐 Dimensions recommandées | 💡 Détail utile |
|---|---|---|
| Hauteur d’étage | 260 à 280 cm | Standard pour construction résidentielle |
| Nombre de marches | 14 à 15 | Selon hauteur totale |
| Hauteur de marche | 17 à 19 cm | Confort + conforme à la formule de Blondel |
| Giron (profondeur utile) | 24 à 30 cm | ≥ 27,5 cm pour le confort |
| Largeur de l’escalier | 70 à 90 cm | <80 cm courant, ≥ 90 cm très confortable |
| Inclinaison | 25° à 35° | Inclinaison douce = montée plus aisée |
| Formule de Blondel | 2×h + g ≈ 60–64 cm | Assure une marche naturelle |
| Encombrement au sol moyen | 100 × 325 cm | Configuration souvent rencontrée |
| Trémie recommandée | 1,65 m × 1,50 m | Passage sécurisé et esthétique |
| Échappée (passage tête) | ≥ 200 cm | Obligatoire selon réglementation à partir de 2025 |
| Pas moyen | 59 à 64 cm | Améliore l’ergonomie de montée |
| Sécurité & confort | Balancement continu, repos si besoin | Prévoir paliers si escalier long ou raide |
Calculateur d’escalier quart tournant
Dimensions essentielles pour un escalier quart tournant
Hauteur d’étage et nombre de marches
Tout démarre avec la hauteur à franchir, aussi appelée hauteur d'étage. Pour une maison individuelle, elle oscille généralement entre 260 et 280 cm. Sur cette base, on détermine le nombre de marches, qui se situe en moyenne entre 14 et 15.
La hauteur idéale d'une marche est comprise entre 17 et 19 cm. En respectant la formule de Blondel – 2 × hauteur de marche + giron ≈ 60 à 64 cm – on garantit une montée confortable et sécurisée.
Giron, emmarchement et inclinaison
Le giron, c’est la profondeur utile disponible pour poser le pied. Pour un escalier quart tournant, il doit se situer entre 24 et 31 cm, avec un idéal stable autour de 27,5 cm pour garantir stabilité et fréquence de pas naturelle.
ActualitéComment se connecter à messagerie neuf frL’emmarchement, ou largeur utile de passage, commence à 70 cm, mais pour un bon confort, 80 à 90 cm seront nettement plus agréables. L’angle d’inclinaison visé se situe entre 25° et 35°, pour éviter d’avoir un escalier trop raide ou trop plat.
Encombrement au sol et trémie : pensez en 3D
Dimensions types d’un escalier quart tournant
Les dimensions au sol dépendent de l’espace disponible. On distingue :
- Classique : 180 × 170 cm
- Compact : à partir de 75 cm de large
- Standard : 100 × 325 cm

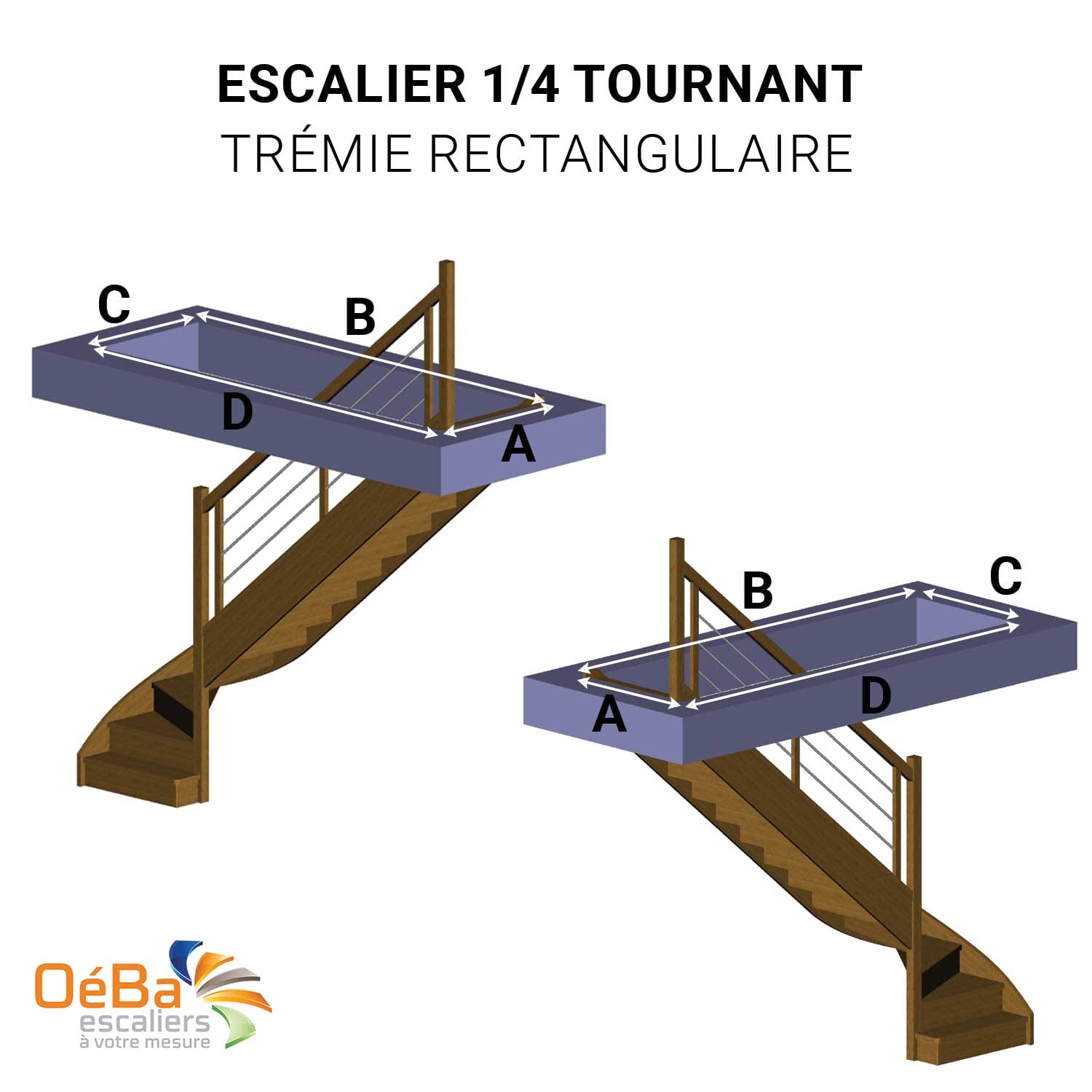

Quant à la trémie, c’est l’ouverture dans le plancher supérieur. Elle permet de passer tête haute (sans risque de se cogner). Une taille bien pensée : 1,65 m × 1,50 m pour une hauteur de 280 cm.
Respecter l’échappée
L’échappée est la hauteur libre verticale au-dessus de l’escalier. Elle doit être d’au moins 200 à 220 cm pour circuler sans obstacle. Cette donnée structure à la fois la définition de la trémie et la pente globale de l’escalier.
Normes et sécurité : les valeurs à respecter
Réglementation pour les escaliers dans les maisons individuelles
Ce que dit la norme :
| Élément | Limite ou recommandation | Notes |
|---|---|---|
| Hauteur marche | 15 à 20 cm | Idéal : 17-19 cm |
| Giron | ≥ 24 cm | Confort à ≥ 27,5 cm |
| Inclinaison | 25° à 35° | Moins raide = plus confortable |
| Échappée | ≥ 200 cm | À respecter pour passage sans heurt |
“L’accessibilité et la sécurité passent avant tout par le respect des proportions : chaque marche, chaque degré d’inclinaison pèsent dans le confort global d’un escalier.” — Extrait du guide CSTB Escaliers, normes & sécurité
Inclure des paliers pour les grandes hauteurs
Dès que la hauteur à franchir dépasse 3 mètres, prévoir des zones de repos rend la montée simplement plus agréable. Sur les escaliers tour à tour, ces paliers peuvent servir aussi de transition esthétique.
Vidéo explicative : comment tout calculer concrètement
Cette vidéo montre une méthode efficace pour tracer un escalier quart tournant à partir de la trémie et de la hauteur disponible. Elle met en application la formule de Blondel sur un cas concret et permet de mieux visualiser l'équilibre entre hauteur de marche, giron et encombrement.
Modèle de configuration standard
Pour fixer les idées, voici une configuration type que tu pourrais adopter :
- Hauteur à monter : 280 cm
- Nombre de marches : 14
- Hauteur par marche : 20 cm (soit 280 / 14)
- Giron souhaité : 27 cm
- Trémie recommandée : 1,65 × 1,50 m
- Inclinaison projetée : environ 31°, parfait pour le confort
Ne pas oublier d'optimiser l'espace autour de l'escalier. Un quart tournant peut s’adapter en haut, en bas, ou sur le palier intermédiaire selon la configuration du plancher.
