Connecter un câble RJ45 est une compétence essentielle dans le monde de la connectivité réseau actuelle. Que ce soit pour raccorder votre ordinateur, configurer un réseau domestique ou professionnel, savoir manier et comprendre ces petites pièces est un atout indéniable. Dans cet article, je vous propose de découvrir comment brancher un RJ45 avec aisance et précision.

Qu’est-ce qu’un connecteur RJ45 et son importance dans le réseau ?

Le RJ45 est un connecteur souvent utilisé pour les connexions Ethernet. Il est semblable à la prise téléphonique mais plus large pour accueillir huit fils métalliques au lieu de quatre. Ce type de connecteur est crucial car il sert de pont pour relier vos appareils aux réseaux locaux (LAN) et transmettre des données à grande vitesse.

Les différents types de câbles RJ45

Il existe plusieurs catégories de câbles RJ45: Cat5, Cat5e, Cat6, Cat6a et Cat7, chacun permettant des vitesses et des bandes passantes variables. La sélection dépend de vos besoins spécifiques en termes de vitesse de réseau et de distance de transmission.

Matériel nécessaire pour brancher un câble RJ45

Avant de commencer à brancher votre câble RJ45, assurez-vous d’avoir le matériel nécessaire:

    • Pince à sertir
    • Câble RJ45 brut
    • Connecteurs RJ45
    • Gaine thermorétractable (optionnel)
    • Testeur de câble RJ45 (optionnel)

Préparer le câblage

Ôtez l’enveloppe externe du câble sur environ 3 cm pour révéler les fils colorés à l’intérieur. Disposez-les selon le schéma de câblage souhaité : droit ou croisé, selon l’usage.

Étapes pour brancher un câble RJ45

1. Alignement des fils

Alignez les fils dans l’ordre correct selon le code des couleurs de câblage standard. Pour un branchement standard, suivez le code T568A ou T568B. Il est essentiel que l’ordre des fils soit correct et uniforme aux deux extrémités si vous optez pour un câblage droit.

A lire aussi:  Combien de lettres compte l'alphabet français ?

2. Couper et insérer

Une fois alignés, coupez les extrémités des fils à une longueur égale pour qu’ils soient nets. Insérez-les soigneusement dans le connecteur RJ45, en vérifiant que chaque fil arrive bien jusqu’au fond.

3. Sertissage

Placez le connecteur dans la pince à sertir, et pressez fermement pour fixer les contacts métalliques sur les fils internes. Ce geste doit être précis pour garantir une bonne connexion électrique.

4. Test de fonctionnement

Utilisez un testeur de câble RJ45 pour vérifier la continuité de chacun des huit fils. Cela garantira que votre câble est prêt à l’emploi sans erreur de câblage.

Conseils pratiques et erreurs courantes

Veillez toujours à ne pas mélanger l’ordre des fils car cela entraînerait des dysfonctionnements réseau. De même, évitez de dénuder trop de câble interne ou de laisser des fils exposés, ce qui pourrait causer des interférences.

Conclusion

Brancher un câble RJ45 peut sembler intimidant, mais en suivant ces étapes et conseils, vous maîtriserez rapidement la technique. Cette compétence vous ouvrira les portes de la gestion de réseau et de la résolution des problèmes de connexion. Rappelez-vous : la pratique rend parfait !

Pour aller plus loin et parfaire vos connaissances, n’hésitez pas à vous référer à des tutoriels spécialisés ou à suivre une formation courte en réseau. La manipulation des câbles RJ45 et la compréhension de leur fonction dans le système informatique sont des atouts précieux dans notre monde numérique connecté.

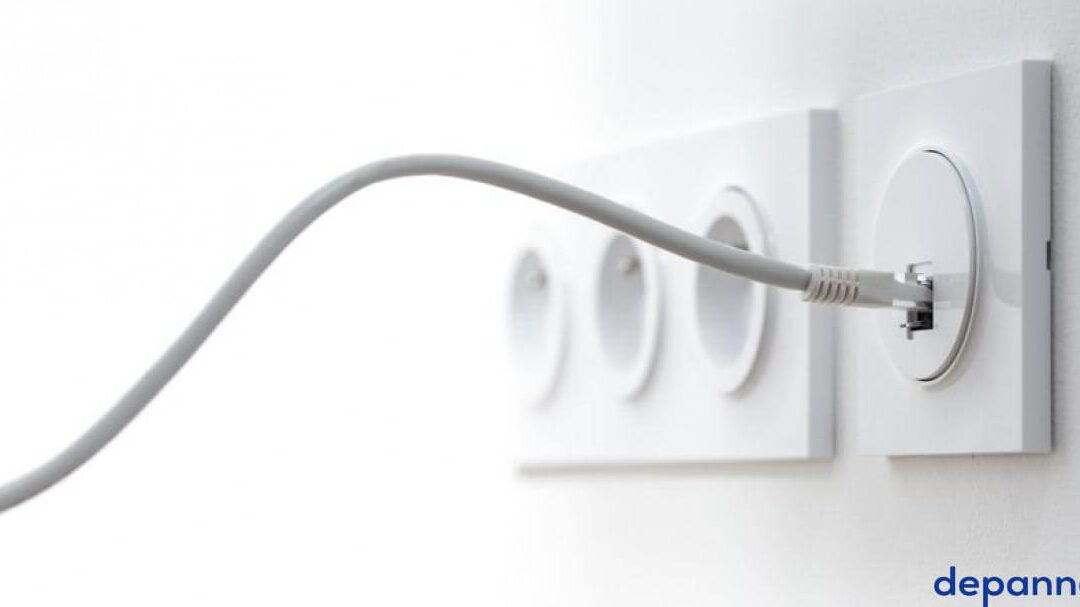

Comment puis-je brancher un câble RJ45 à une prise murale ?

Pour brancher un câble RJ45 à une prise murale, voici les étapes clés :

A lire aussi:  Comment interpréter un signe différent en mathématiques ?

1. Préparez le câble RJ45 en dénudant l’extrémité et en organisant les fils selon la norme de câblage choisie (T568A ou T568B).
2. Ouvrez la prise murale RJ45.
3. Insérez chaque fil dans le bornier de la prise en respectant l’ordre des couleurs selon la norme choisie.
4. Enfoncez les fils à l’aide d’un outil de sertissage.
5. Fermez la prise murale et vissez-la si nécessaire.
6. Testez la connexion avec un testeur de câble réseau pour assurer le bon fonctionnement.

Quels sont les outils nécessaires pour installer un connecteur RJ45 ?

Pour installer un connecteur RJ45, vous aurez besoin des outils suivants : une pince à sertir spécifique pour RJ45, un dénudeur ou une pince coupante pour dénuder le câble, un testeur de câble RJ45, et des connecteurs RJ45. Il est important de suivre un schéma de câblage approprié, comme T568A ou T568B, pour assurer le bon fonctionnement du réseau.

Quelles sont les étapes à suivre pour câbler correctement un câble Ethernet RJ45 ?

Pour câbler correctement un câble Ethernet RJ45, suivez ces étapes clés :

1. Dénudez l’extrémité du câble pour révéler les paires torsadées.
2. Disposez les fils selon le schéma de câblage T568A ou T568B.
3. Coupez les fils à une longueur égale pour qu’ils soient bien alignés.
4. Insérez les fils dans la fiche RJ45 en respectant l’ordre du schéma choisi.
5. Utilisez une pince à sertir RJ45 pour fixer les fils dans la fiche.
6. Testez le câble avec un testeur de câble réseau pour assurer sa fonctionnalité.
